OLT Parks Fiberlink 30028 e 40016

SSH, SNMP, traps de Dying-Gasp e LOS, mapa de VLAN por PON e os cuidados de exclusão na Fiberlink.

As Fiberlink 30028 e 40016 são homologadas no motor para fila, provisionamento, exclusão, reinício, descrição, troca de perfil de fluxo, lista de bloqueio (blacklist), óptica por ONU e por PON, TR-069 pela OLT e recepção de traps. A 40016 tem ainda a vista do chassi com as portas acesas conforme o uso medido.

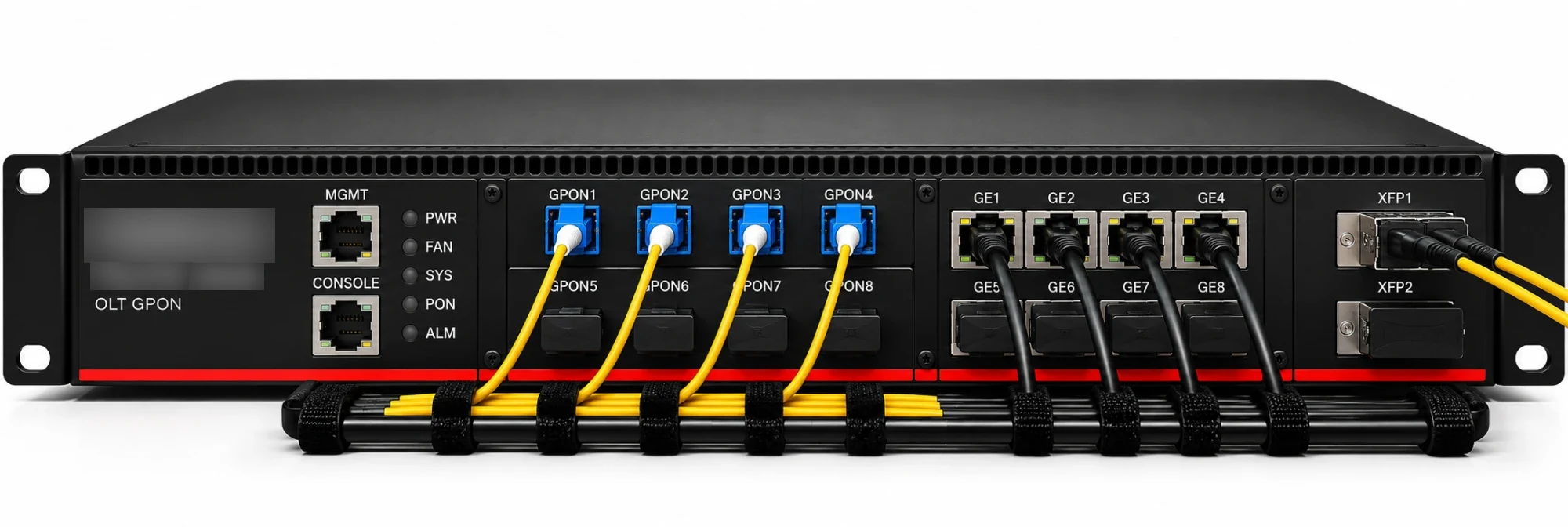

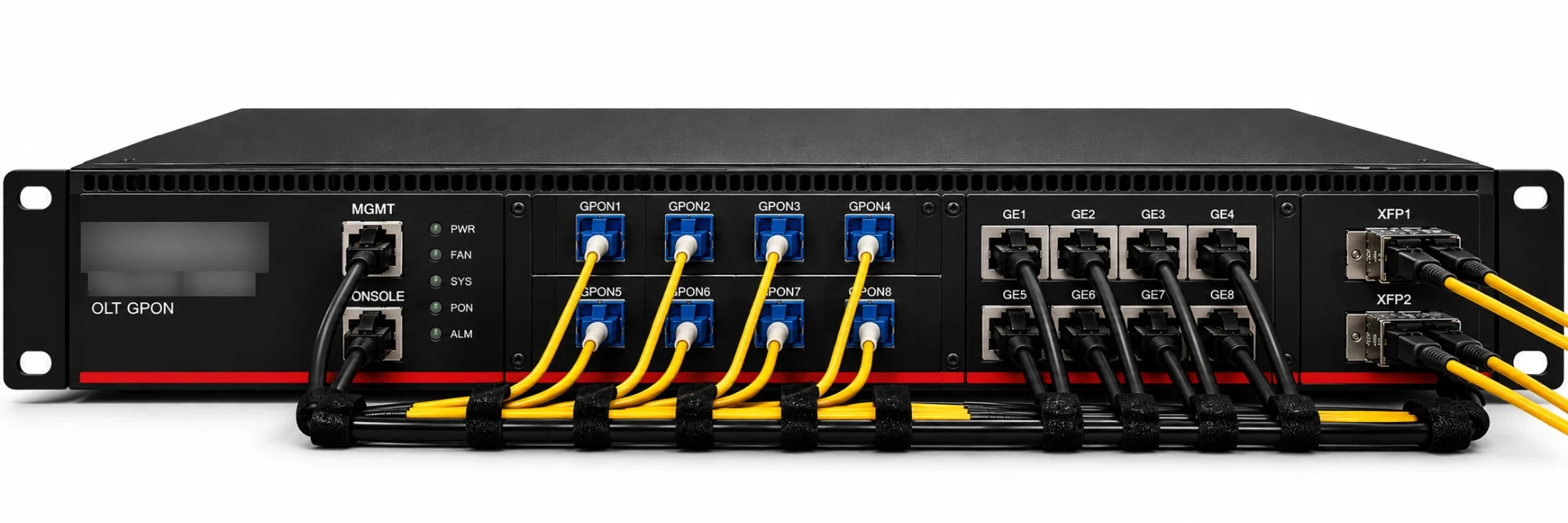

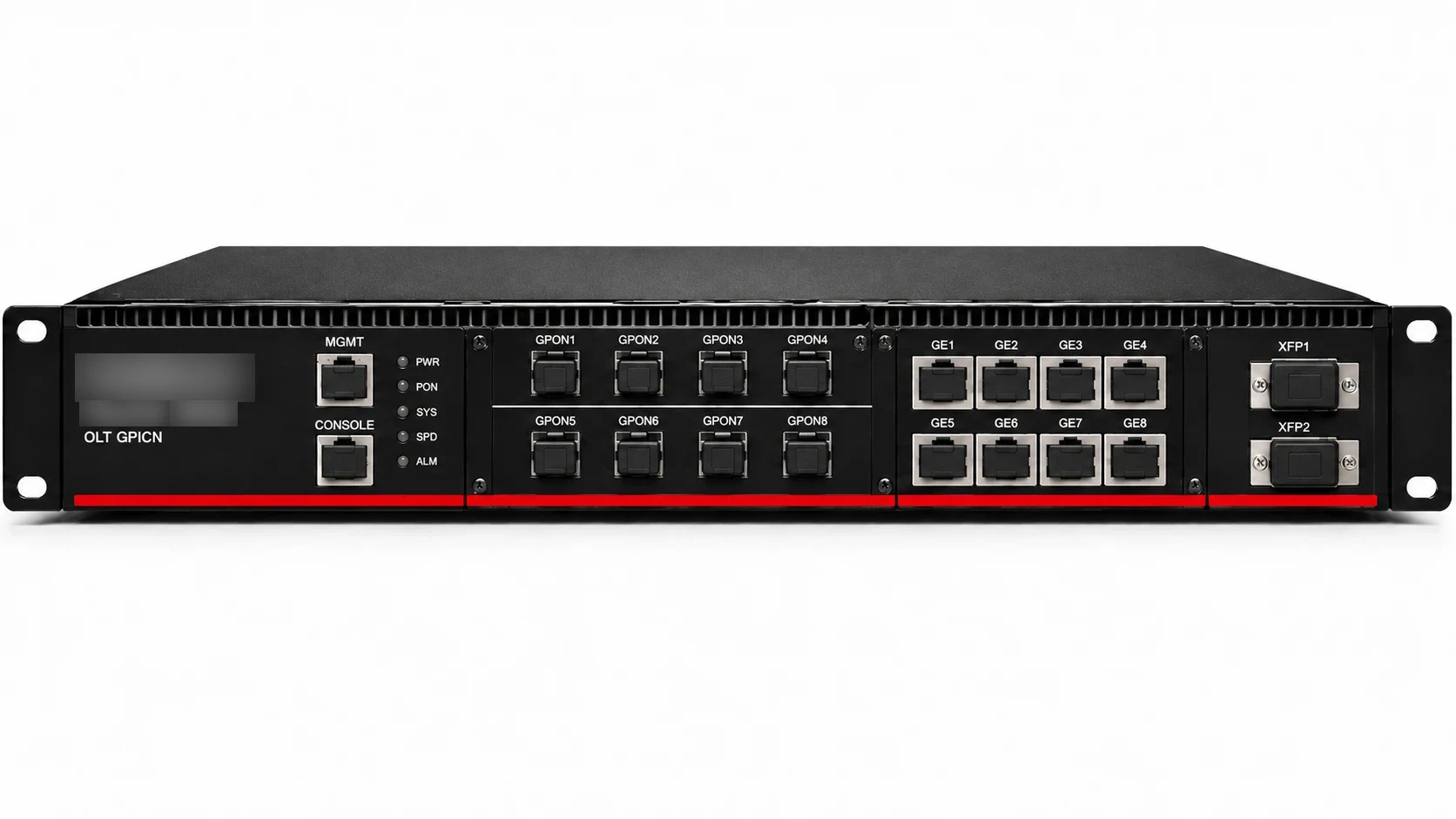

Painel frontal da Fiberlink 30028

Da esquerda para a direita: porta MGMT (gerência) e CONSOLE, LEDs de estado, 8 portas GPON em módulos SFP (GPON1 a GPON8), 8 portas GE elétricas (GE1 a GE8) e 2 portas de uplink XFP de 10 Gbps (XFP1 e XFP2). O Zaindu Core fala com a OLT pela porta MGMT, ou por uma VLAN de gerência no uplink.

PON sem módulo SFP ou sem fibra aparece no Zaindu Core como porta sem leitura, nunca como zero ONUs. Se uma PON inteira ficar offline, confira primeiro o módulo e a fibra no DIO.

Protocolos usados

• SSH: leitura e ações de ONU. O servidor SSH dessa linha é sensível a algumas bibliotecas de automação (com o firmware 6.2.0, sessões abertas por elas caíam antes do primeiro comando). A plataforma usa o cliente SSH padrão do sistema, que funciona. Se você tiver automação própria contra essa OLT, saiba disso.
• SNMP v2c, somente leitura: inventário e óptica das ONUs, e conferência de perfis antes de provisionar.
• Traps SNMP da OLT para o servidor, em UDP 10162: Dying-Gasp, queda de link e LOS de PON. É o único fabricante de OLT com recepção de trap na plataforma.

Usuário de acesso

1. Crie um usuário exclusivo para a plataforma.
2. Para provisionar, excluir e liberar blacklist, o usuário precisa entrar em configuração global e salvar a configuração.
3. Para receber traps, configure a OLT para enviar traps ao IP do servidor, na porta UDP 10162, com a comunidade combinada na implantação. O receptor de traps é um serviço instalado à parte no servidor.

A criação de usuário e o destino de traps mudam entre versões de software. Consulte o manual do seu modelo para a sintaxe exata.

SNMP de leitura

configure terminal
snmp-server community SUA_COMUNIDADE ro
end
write memory

Este script vem da documentação do fabricante e está em homologação. A sintaxe de comandos muda entre modelos e versões de software. Antes de aplicar qualquer linha na sua OLT, confira no manual do seu modelo.

O que o Zaindu Core lê

terminal length 0
show gpon onu unconfigured
show gpon blacklist
show interface gpon<slot>/<porta> onu status
show interface gpon<slot>/<porta> sfp
show interface sff gpon<slot>/<porta>
show running-config

• Fila de ONUs não configuradas e ONUs presas na blacklist.
• Óptica ao vivo lida pela PON inteira: para cada ONU, a potência que ela recebe e a que a OLT recebe dela. A plataforma recorta a ONU pedida.
• Módulo óptico de cada porta PON.
• Cópia da configuração corrente.

O que ele executa com confirmação

• Provisionar: descrição (alias), perfil ethernet conforme a quantidade de portas da ONU, perfil de fluxo, tradução de VLAN no modo bridge, e gravação da configuração.
• Trocar o perfil de fluxo de uma ONU.
• Trocar a descrição.
• Reiniciar a ONU.
• Excluir a ONU (veja o cuidado abaixo).
• Liberar da blacklist, um serial por vez.
• Ligar ou desligar o TR-069 da ONU pela OLT.

Cuidados específicos

• Mapa de VLAN por PON. Antes de autorizar, a OLT precisa ter o mapa de VLAN declarado no cadastro. Sem mapa, a tela recusa a autorização.
• Nomes de perfil são da sua OLT. O nome do perfil de fluxo e da tradução de VLAN muda de OLT para OLT. Declare os nomes que os seus clientes já usam; antes de mandar o comando, a plataforma confere por SNMP que o perfil existe mesmo na OLT.
• Descrição sem espaço. Espaço parte a linha de comando ao meio. Use um padrão como 1234_-_local.
• Exclusão. Nessa linha, uma ONU removida pode ficar desabilitada e não voltar a aparecer na fila, mesmo ligada e com luz. Por isso a exclusão termina reabilitando as ONUs desabilitadas e salvando a configuração.
• Blacklist. A liberação é feita por serial, só para quem está preso. Reabilitar todas as ONUs é outra operação e não esvazia a blacklist.
• Salvamento. Toda escrita termina copiando a configuração corrente para a de inicialização; sem isso, a mudança some no próximo boot da OLT.
