Fila de provisionamento e registro

Provisionamento em dois cliques: VLAN e perfil vêm do mapa da OLT, e cada ação fica no registro com os comandos enviados.

Provisionamento em dois cliques: a ONU nova aparece na fila da OLT, você clica em Autorizar, escreve a descrição e confirma. A VLAN e o perfil saem do mapa declarado da OLT, a janela mostra os comandos antes do envio, e tudo o que foi feito fica no registro, com os comandos exatos que saíram para o equipamento.

A fila

• A leitura automática consulta cada OLT a cada 40 segundos. O cabeçalho mostra há quanto tempo foi a última leitura e quando vem a próxima; se a leitura falhar, o motivo aparece ali.
• Em "Todas as OLTs", cada OLT aparece com quantas ONUs aguardam nela e a idade da leitura. Clique numa OLT para ver a fila dela.
• "Verificar agora" consulta a OLT escolhida na hora, sem esperar a próxima leitura.
• Cada ONU na fila mostra serial, PON, endereço, VLAN do mapa da OLT, sinal recebido e há quanto tempo foi vista.
• O contador do topo mostra as ONUs aguardando na OLT escolhida. O número ao lado de Provisionamento, no menu, soma todas as OLTs.

Autorizar em dois cliques

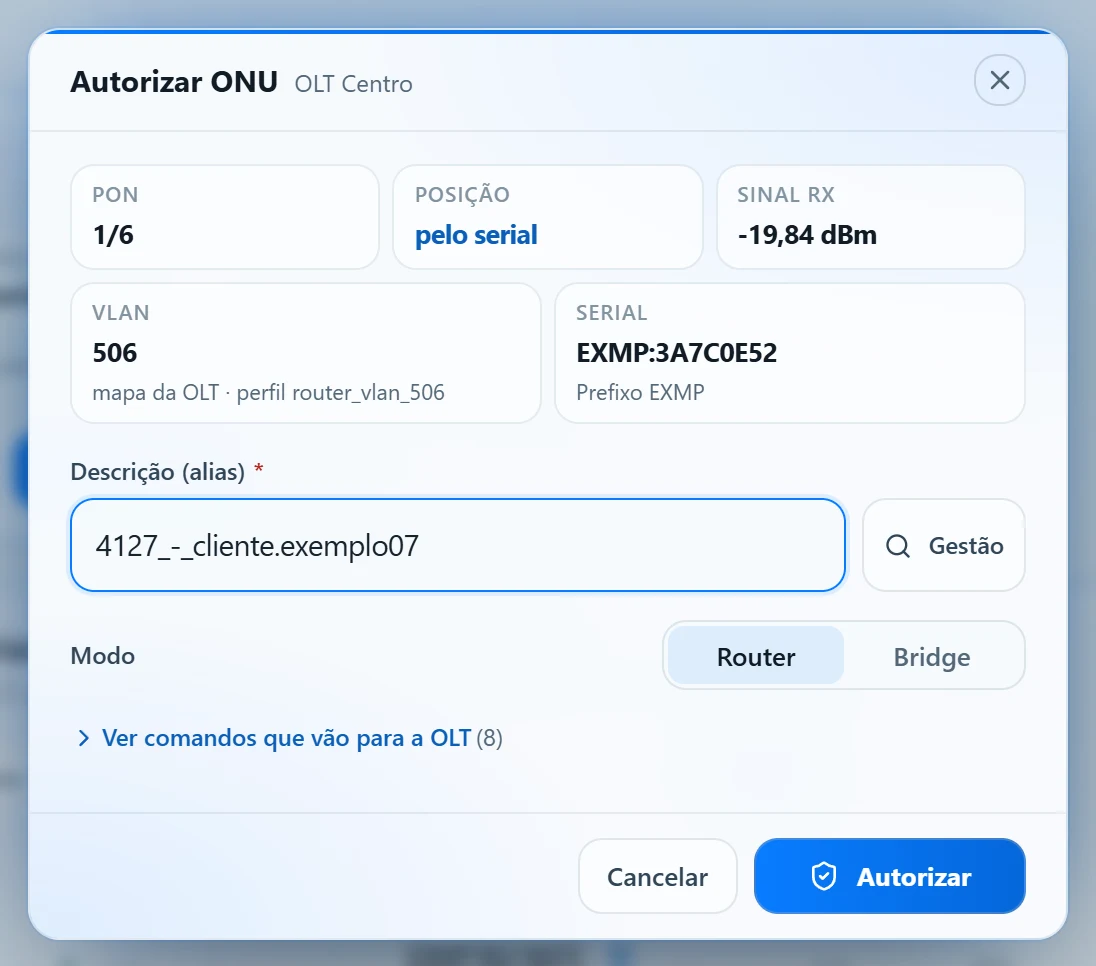

1. Clique em Autorizar no cartão da ONU.
2. Confira PON, posição, sinal, serial e VLAN no topo da janela. A VLAN vem do mapa declarado da OLT para aquela PON e aquele modo; abaixo dela aparece o perfil que vai para a OLT, como router_vlan_506.
3. Preencha a descrição (alias), sem espaço. O padrão em uso é 1234_-_local. O botão ao lado busca o cliente no seu sistema de gestão e preenche a descrição.
4. Escolha o modo: Router ou Bridge. Se a ONU não aceitar o perfil Router, a plataforma aplica o perfil de compatibilidade sozinha e avisa.
5. Se quiser, abra "Ver comandos que vão para a OLT" e confira linha por linha o que vai ser enviado.
6. Clique em Autorizar. A janela fecha, os comandos vão para a OLT em segundo plano e um aviso confirma a PON, a VLAN e o perfil aplicado.

Se a OLT não tiver mapa de VLAN declarado, a autorização é recusada antes de qualquer comando. Declare o mapa da OLT primeiro.

• Na mesma janela, Excluir remove da OLT um cadastro antigo daquela ONU, para você autorizá-la de novo.
• Os comandos mostrados na janela são os mesmos que ficam no registro depois do envio.
• Nas OLTs de outros fabricantes a janela pede mais dados, como posição, plano ou perfis de banda, PPPoE e Wi-Fi. Esse caminho está em Provisionar uma ONU.

O registro

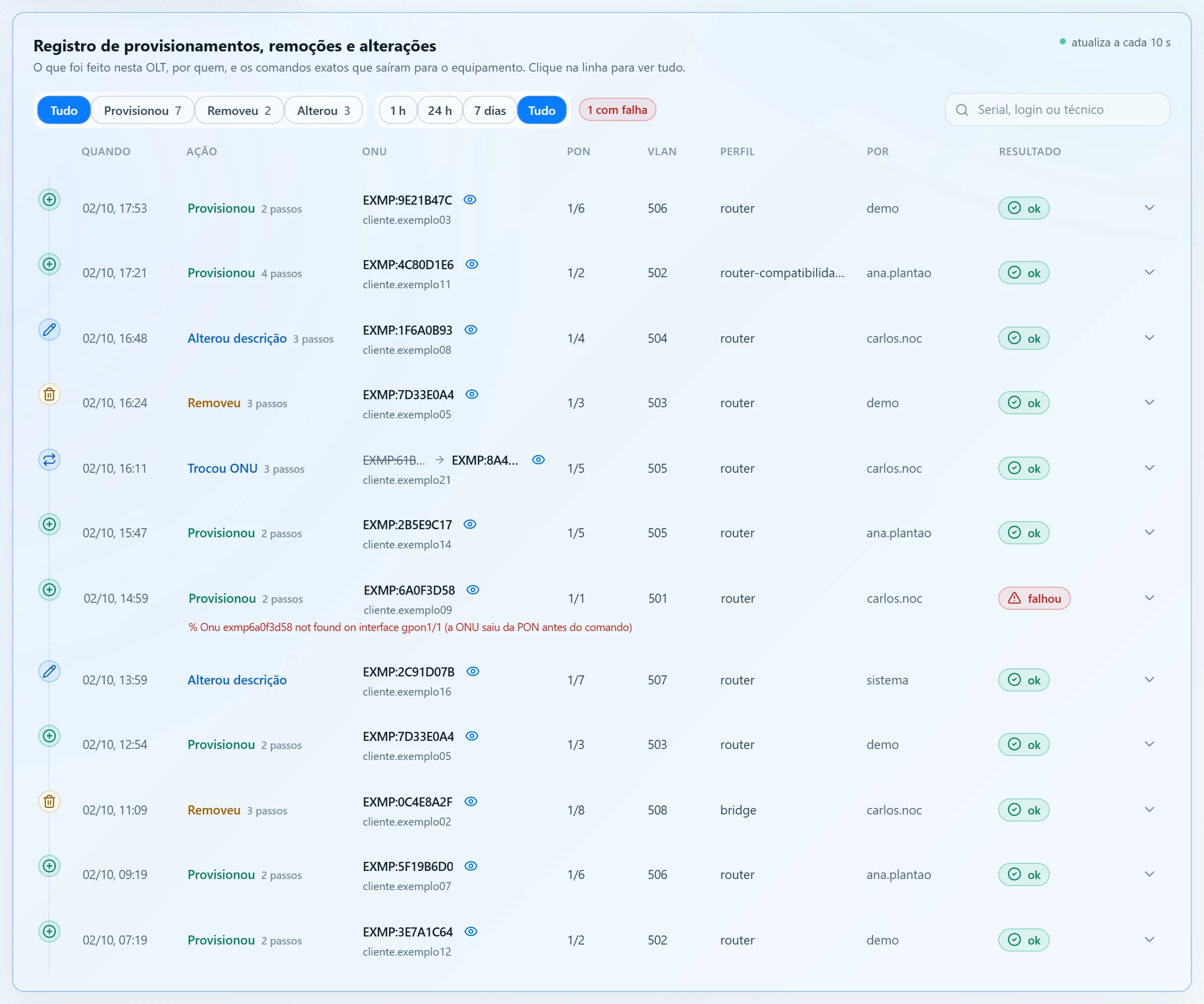

Abaixo da fila, o registro de provisionamento mostra o que foi feito naquela OLT, por quem e com quais comandos. Ele se atualiza sozinho a cada 10 segundos.

• ok: a OLT aceitou os comandos.
• falhou: a OLT recusou ou não respondeu. A mensagem de erro aparece na própria linha.
• recebido: o pedido foi registrado e aguarda a resposta da OLT.

Os comandos de cada linha

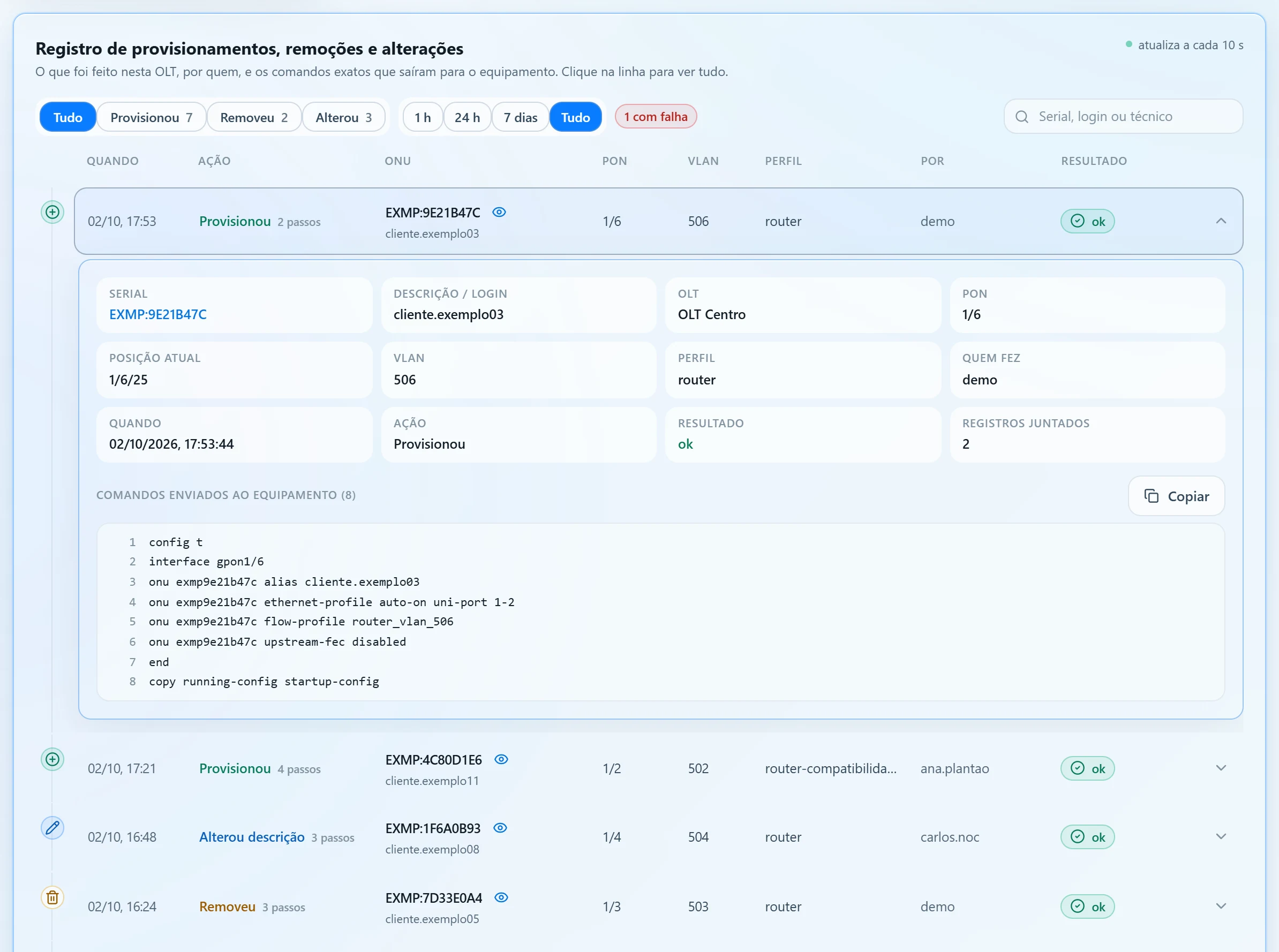

Clique numa linha para abrir os comandos exatos que saíram para o equipamento, na ordem de envio. Numa falha, a mensagem da OLT aparece acima dos comandos. É isso que serve de auditoria: não um resumo, mas o texto que a OLT recebeu, e quem mandou.

config t
interface gpon1/6
onu exmp9e21b47c alias cliente.exemplo03
onu exmp9e21b47c ethernet-profile auto-on uni-port 1-2
onu exmp9e21b47c flow-profile router_vlan_506
onu exmp9e21b47c upstream-fec disabled
end
copy running-config startup-config

A sintaxe de comandos muda entre modelos e versões de software. Antes de aplicar qualquer linha na sua OLT, confira no manual do seu modelo.
