Saúde do chassi
Identificação, CPU, memória, temperatura, uptime e banda de uplink no topo do console. Métrica que não foi coletada fica marcada como sem leitura.
Console da OLT
Sua OLT inteira na tela, PON por PON, sem abrir a CLI
CPU, temperatura, ocupação de cada PON, sinal médio e alarmes, em OLT de qualquer fabricante homologado. A equipe enxerga a planta sem decorar comando de fabricante.
Incluso na licença do POP completo. Não é módulo pago à parte.
O problema
Três OLTs, três CLIs e nenhuma visão da planta
Para saber quantas ONUs estão na PON 4, alguém entra por SSH, lembra a sintaxe daquele fabricante e copia a saída numa planilha. A PON enche sem aviso, o cabo que está atenuando só aparece quando o cliente liga, e quem sabe os comandos vira o gargalo da empresa.
Tela real

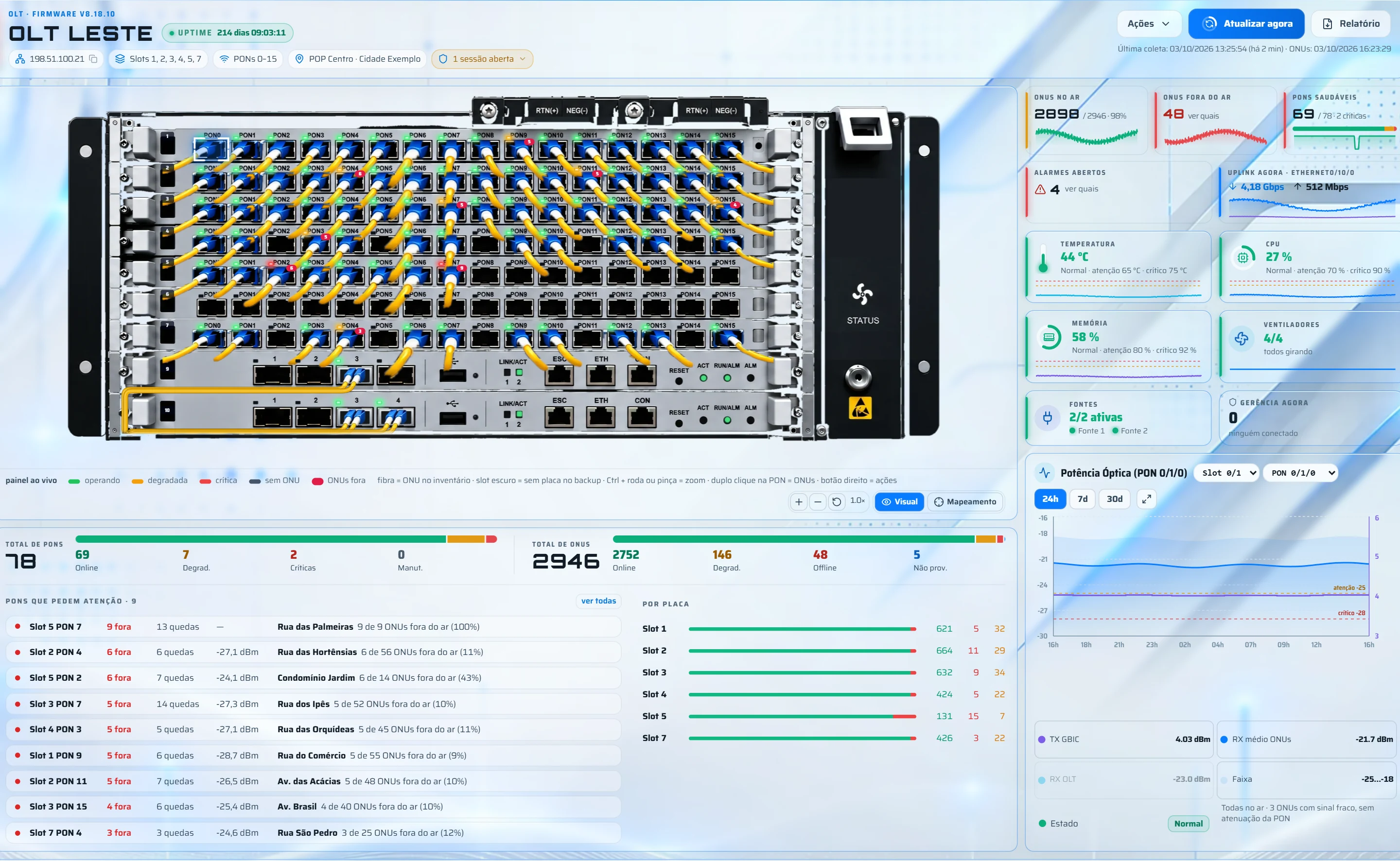

OLT de chassi grande.
O chassi com as portas em uso acesas; ao lado, ONUs no ar e fora, PONs, uplink, temperatura, CPU, memória, ventilação e fontes; embaixo, as PONs que pedem atenção, com as ruas, e o resumo por placa.
O que você tem na tela
Recursos do módulo.
Ocupação PON por PON
Mapa de PONs com quantidade de ONUs, sinal médio e portas que pedem atenção. Você vê a PON que está enchendo antes de faltar posição.
Inventário de ONUs
Todas as ONUs da OLT com estado, potência e distância, filtráveis por PON e pelo modo do plano (bridge ou roteador).
Relatório de ONUs offline
Lista das ONUs fora do ar com a tendência de disponibilidade e exclusão guiada das que só estão ocupando posição.
Atenuadas e seriais duplicados
Relatórios das ONUs com sinal abaixo do limite e dos seriais repetidos na planta, prontos para virar ordem de manutenção.
Alarmes e eventos
Abas de alarmes, eventos e performance da OLT, ao lado do gráfico óptico de cada PON.
VLAN por OLT
O mapeamento de VLAN fica cadastrado por OLT e vira sugestão automática na hora de provisionar.
CLI ao vivo com ajuda de comandos
Terminal direto na OLT, dentro do navegador, para quem tem a permissão de linha de comando, com sugestão de comando enquanto você digita, leituras rápidas a um clique e histórico. Comando de configuração pede confirmação antes de sair; a sessão é única por equipamento, fecha sozinha por inatividade e cada comando fica registrado.
Manual de comandos do seu firmware
Para cada modelo e firmware, a lista do que a plataforma faz na OLT e o comando exato que ela usa, separada em leitura e escrita e com busca. A equipe entende tudo o que tem na OLT sem decorar sintaxe de fabricante.
Monitoramento completo do chassi
O equipamento como ele está no rack, porta por porta.
O chassi aparece desenhado a partir do que o próprio equipamento declara: cada placa, cada porta e cada módulo óptico. Passe o mouse numa porta e ela abre com os números medidos; clique e veja a ficha completa.
Vista do chassi
- Placas, portas e módulos lidos do próprio equipamento: placa nova aparece na leitura seguinte, sem cadastro
- Porta em uso acesa, porta sem módulo tampada e baia livre vazia, como no rack
- Cor da porta pelo limite do próprio módulo óptico, não por um número fixo
- Etiqueta de cada peça com modelo, número de série e versão

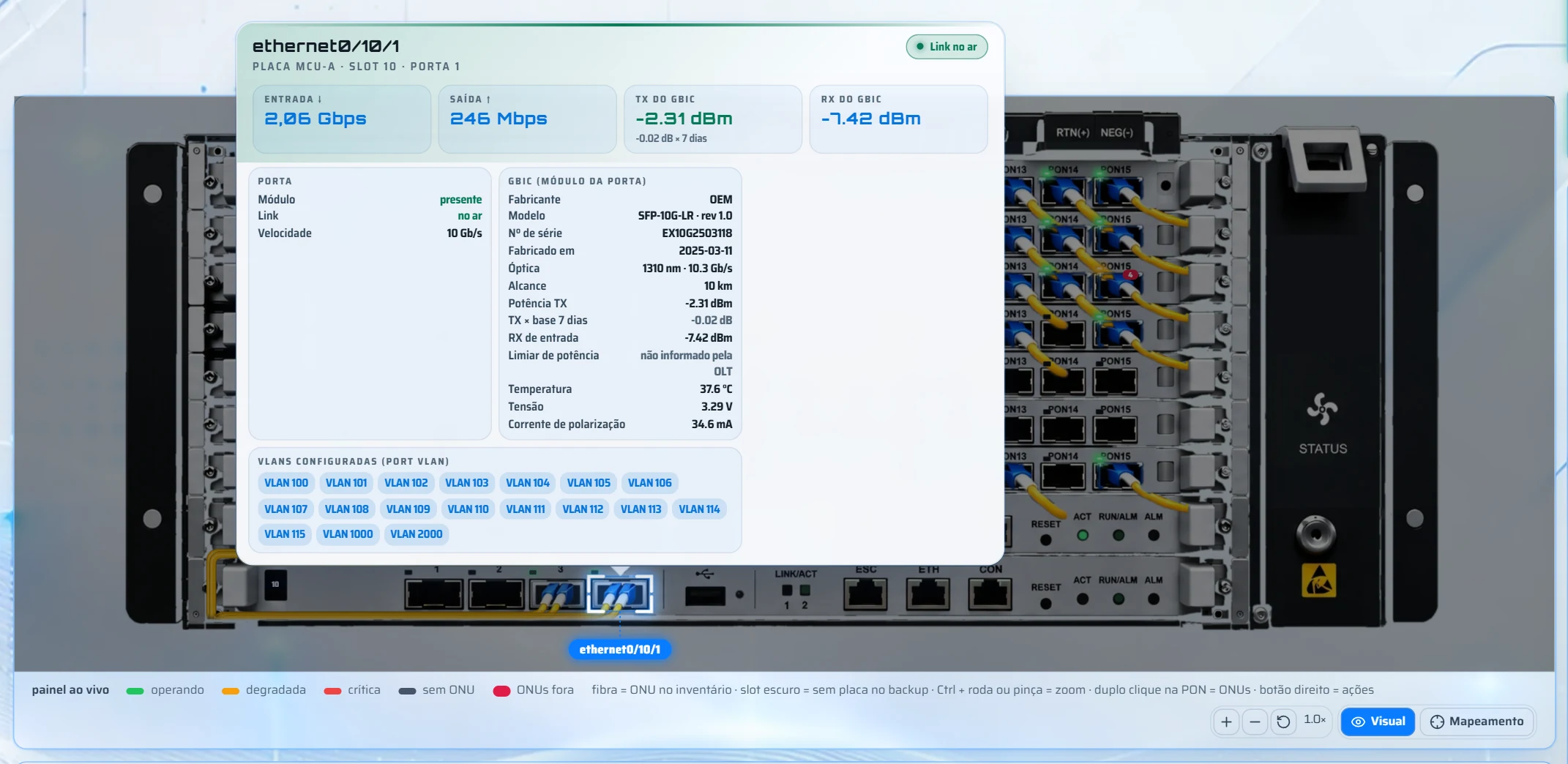

Porta por porta
- PON: ONUs no ar, sinal dos dois lados, tráfego, módulo óptico e VLANs
- Uplink: estado, velocidade negociada, tráfego de entrada e saída e potência de transmissão e recepção em dBm
- Módulo óptico: temperatura, comprimento de onda e régua de sinal contra os limites do próprio módulo
- Porta sem módulo encaixado aparece como sem módulo, nunca como potência zero
Energia e temperatura
- Temperatura, processador e memória por placa
- Fontes e ventilação com estado normal, anormal ou ausente, nos modelos que informam
- Limite de temperatura definido por modelo, com aviso antes do limite do fabricante
- O que o equipamento não informa aparece como sem leitura
Interfaces
- Tráfego, utilização, erros e CRC de cada interface, com o histórico
- Estado administrativo e operacional, desde quando, velocidade e duplex
- Módulo óptico trocado nos últimos 30 dias aparece marcado
- Agregação de enlaces com os membros de cada grupo
Planta da OLT
- Clientes, ONUs ativas, fora do ar e com sinal crítico, numa linha
- PONs isoladas, degradadas e quase cheias no topo, como portas exigindo atenção
- Tabela de PONs com ocupação, sinal médio, pior sinal e apelido editável
- Motivo da queda (energia ou fibra), ONUs fantasmas e seriais duplicados
Console por abas
- Visão geral, PONs, ONUs, performance, alarmes, eventos e configurações
- Cabeçalho com modelo, firmware, tempo no ar, slots e horário da última coleta
- CLI ao vivo com ajuda de comandos, para quem tem a permissão
- Manual de comandos do firmware, com o que a plataforma faz e o comando exato
A vista desenhada do chassi existe nos modelos homologados com ela; nos demais, o console mostra os mesmos números em cartões e tabelas. Toda tela de monitoramento exporta relatório em PDF customizável.
CLI ao vivo e manual de comandos
O terminal da OLT dentro do sistema, com o manual do seu modelo ao lado.
Quem tem a permissão abre uma sessão na OLT sem sair da tela, com atalhos para as leituras mais usadas. Logo abaixo, o manual de comandos homologados daquele modelo: o que a plataforma faz e o comando exato que ela usa.

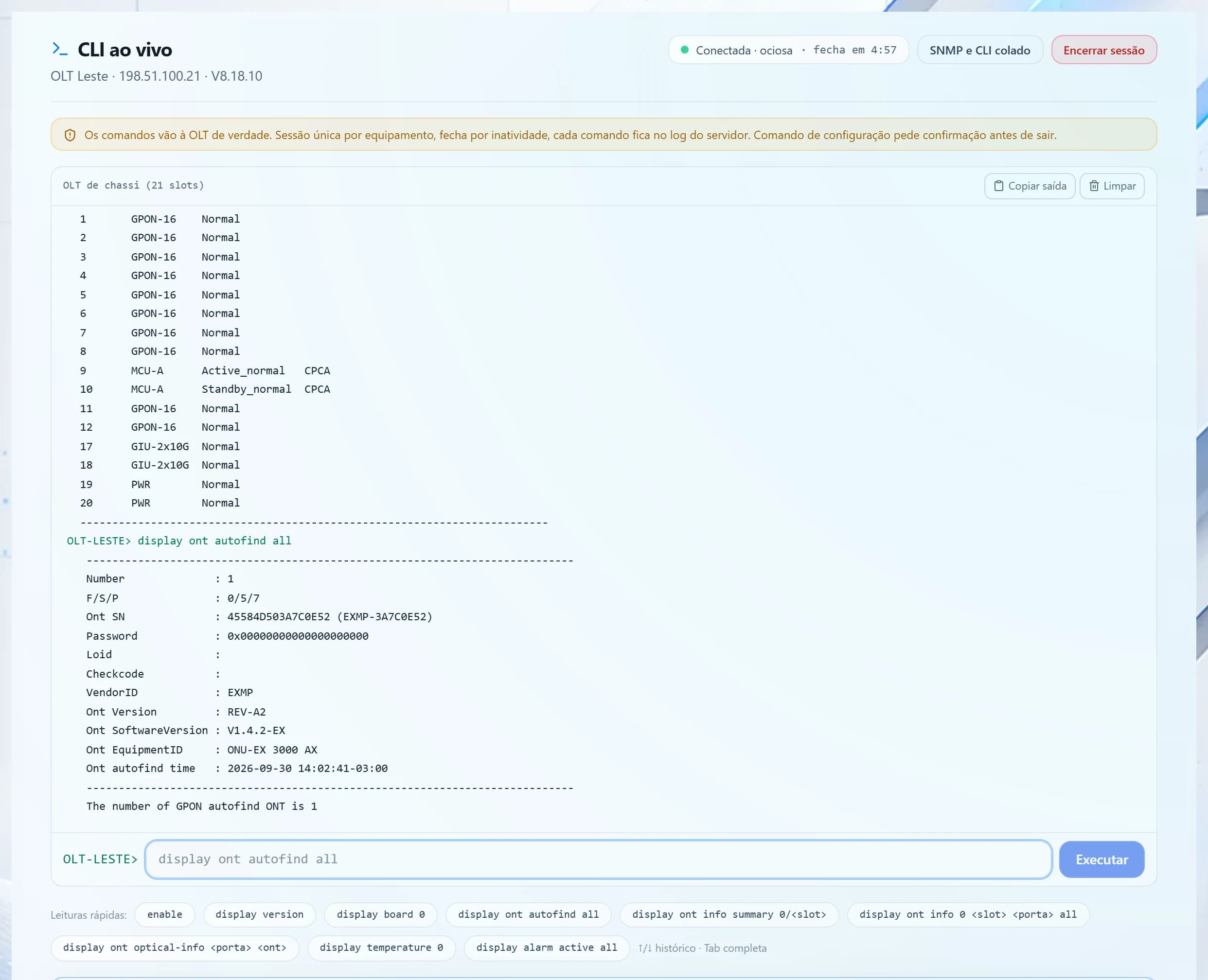

CLI ao vivo
- Uma sessão por equipamento, que fecha sozinha depois de alguns minutos sem uso
- Leituras rápidas a um clique: placas, ONUs aguardando, sinal, temperatura e alarmes
- Cada comando fica no registro do servidor, com quem executou
- Comando de configuração pede confirmação antes de sair

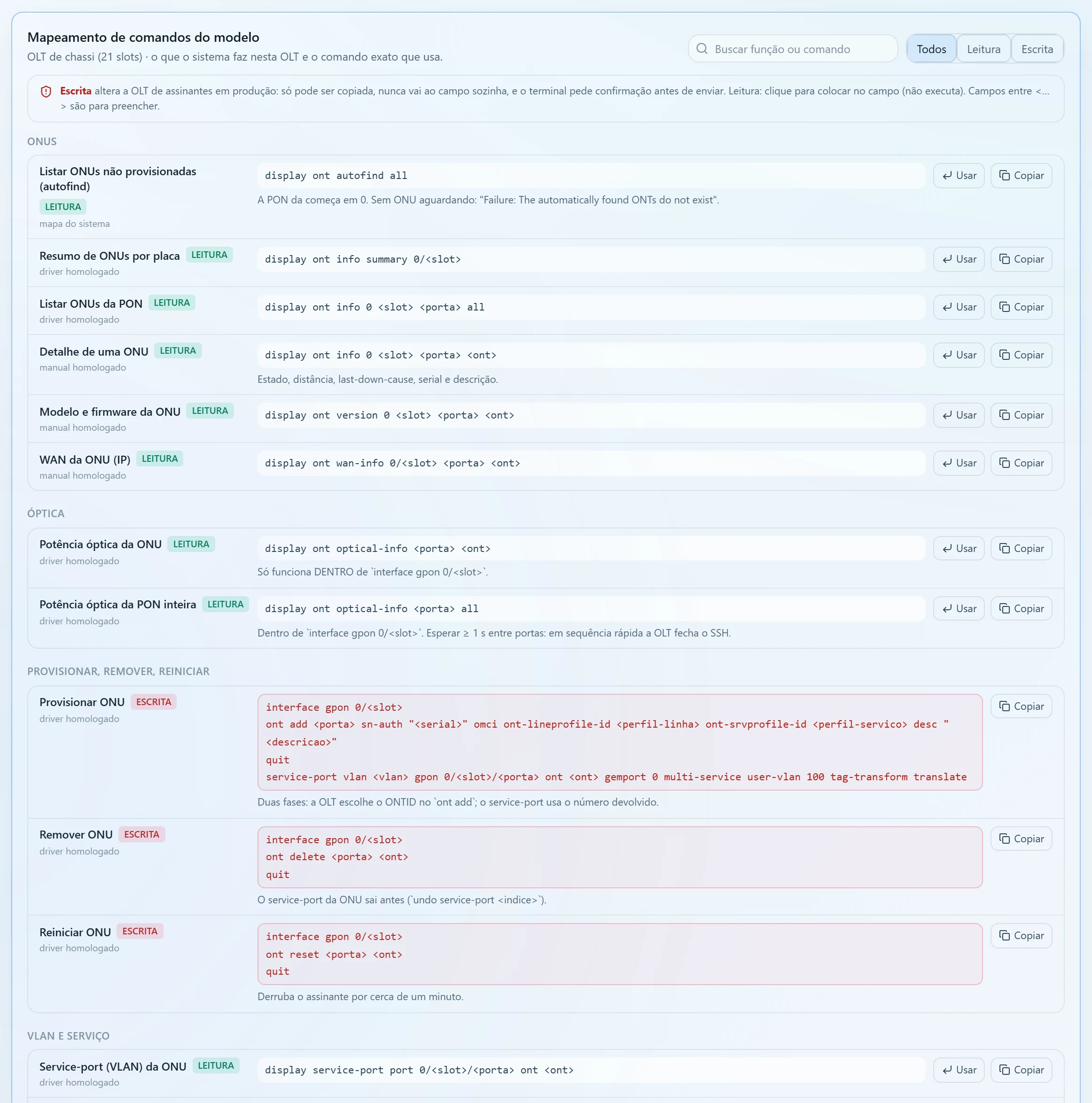

Manual de comandos
- Os comandos homologados para o modelo, por assunto: ONUs, óptica, provisionamento, VLAN, configuração e saúde
- Leitura vai para o terminal com um clique; escrita só pode ser copiada
- Observações de uso do próprio firmware ao lado de cada comando
- Busca por função ou por comando
O que muda na operação
Na prática.
A planta visível para toda a equipe
Suporte, NOC e dono olham o mesmo número na mesma tela, sem pedir print a quem tem acesso à CLI.
Manutenção com lista na mão
PON cheia e cabo atenuando entram na agenda da equipe de campo antes de virar reclamação.
OLT preservada pelo monitoramento
A coleta usa uma sessão por equipamento, cede a vez para quem está na tela e recua quando a OLT recusa conexão.
RelatórioPDF customizável, exportado da própria tela
Acesso ao equipamentoSSH, TL1 e SNMP
FabricantesQualquer fabricante homologado
Sessões na OLTUma por equipamento, com recuo automático
CLIAo vivo, com sugestão de comando e confirmação na escrita
Manual de comandosPor modelo e firmware, leitura e escrita
Métricas de fundoColetadas a cada 5 minutos
HistóricoMétricas por 12 meses
Campo não medidoAparece sem leitura, nunca como zero
Perguntas sobre console da olt
O que costumam perguntar.
Funciona com a minha OLT?
Funciona com OLTs de fabricantes homologados. Na demonstração conferimos o modelo que você tem e mostramos o que ele entrega antes de você assinar.
O monitoramento pode travar a OLT?
A coleta abre uma sessão por vez em cada equipamento, dá prioridade a quem está usando a tela e recua quando a OLT recusa login. Se a recusa se repetir, abre um incidente para você conferir a credencial.
Vou perder o acesso direto à CLI?
Não. O Zaindu Core não fecha nenhum acesso seu. O terminal dentro da plataforma é opcional e só aparece para quem tem a permissão de linha de comando.
Os números estão sempre atualizados?
As métricas de fundo chegam a cada 5 minutos. Quando uma leitura está velha, a tela mostra a idade dela em vez de fingir que é de agora.
