Guia rápido: Diagnóstico OLT

6 min de leitura

As sete telas do Diagnóstico OLT: chassi, PON, ONUs, seleção em massa, aba PONs, alarmes e visão geral.

O Diagnóstico OLT reúne numa página o chassi do equipamento, os indicadores ao vivo e sete abas. Este guia percorre cada parte na ordem em que a equipe costuma usar. As telas abaixo são do sistema, com dados de demonstração.

Baixar o guia em PDF7 páginas, para imprimir ou mandar para a equipe.

1. Chassi completo da OLT

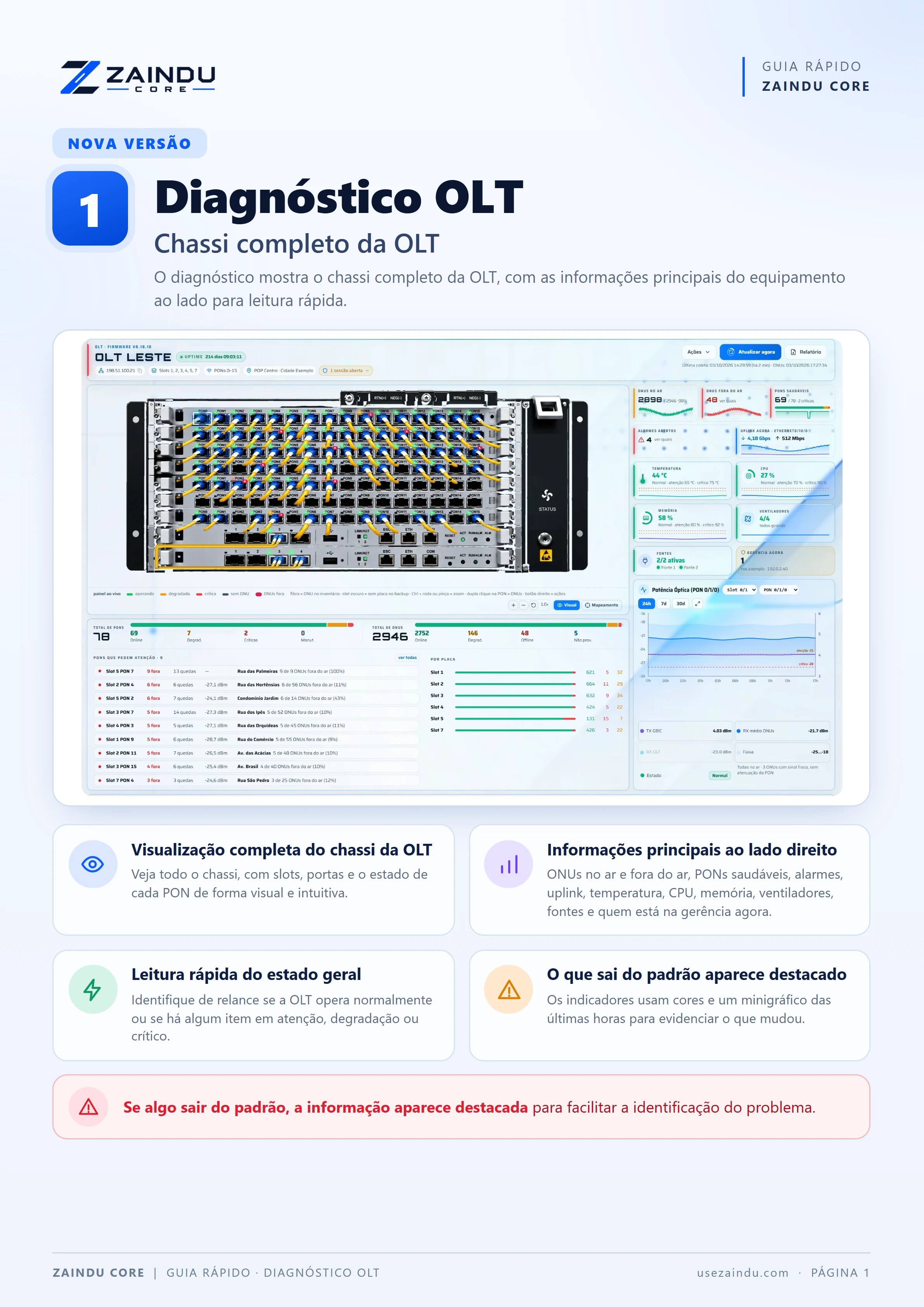

Diagnóstico da OLT com o chassi inteiro, as portas PON em uso acesas e a coluna de indicadores ao lado — O chassi inteiro, com cada porta em uso acesa, e os indicadores principais ao lado.

Visualização completa: slots, portas e o estado de cada PON. Verde é operando, amarelo é degradada, vermelho é crítica.
Indicadores ao lado: ONUs no ar e fora do ar, PONs saudáveis, alarmes abertos, tráfego do uplink, temperatura, CPU, memória, ventiladores, fontes e quem está na gerência do equipamento agora.
Leitura rápida do estado geral: o cabeçalho traz o tempo ligado, o IP, os slots, o POP e o horário da última coleta.
O que sai do padrão aparece destacado, com a cor do indicador e um minigráfico das últimas horas.

2. Interatividade do chassi

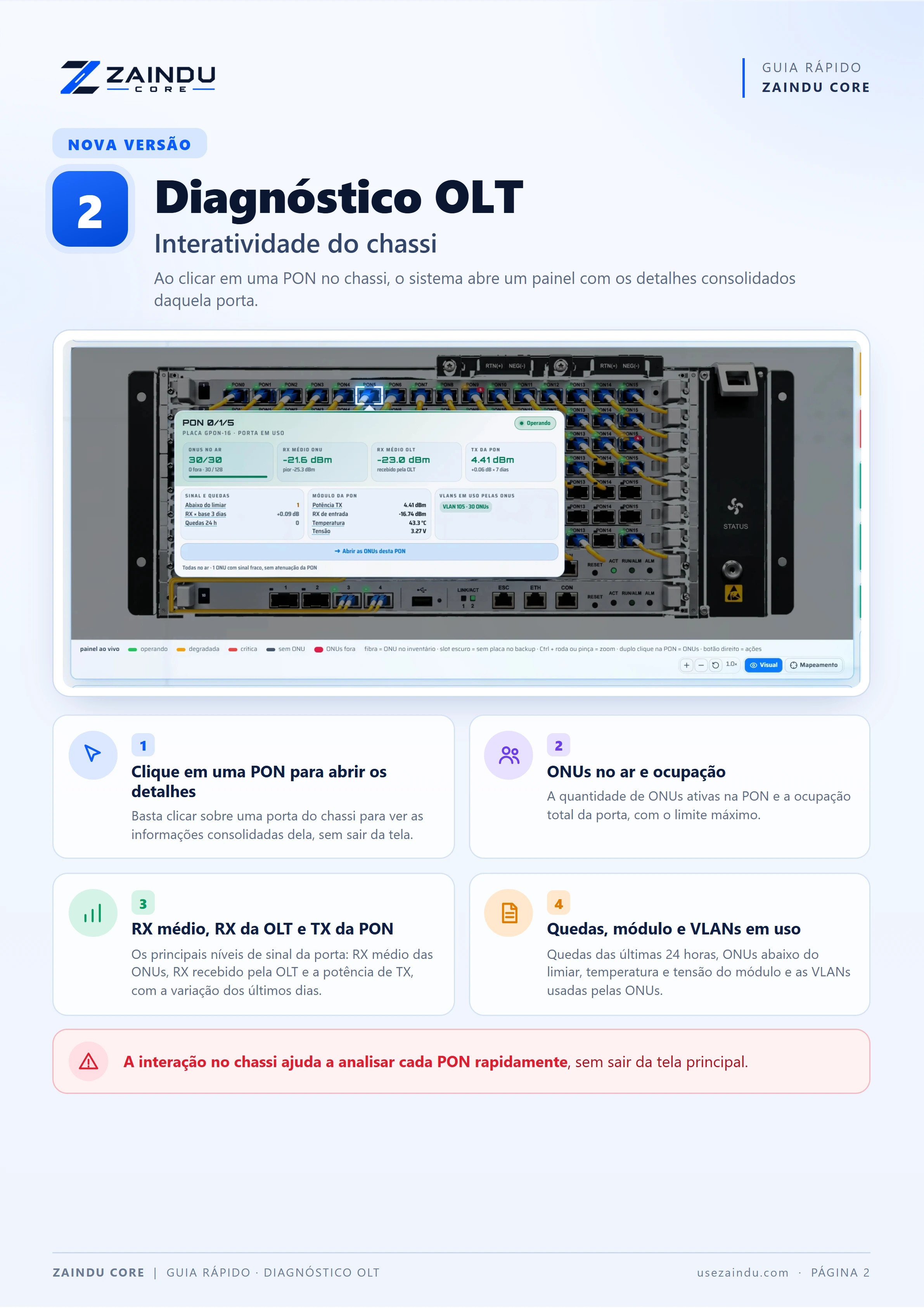

Balão aberto sobre uma porta PON do chassi com ONUs no ar, sinal médio, potência do módulo, quedas e VLANs em uso — Um clique na porta abre os detalhes consolidados daquela PON, sem sair da tela.

Clique numa PON do chassi. O balão abre com as informações daquela porta.
Veja as ONUs no ar e a ocupação da porta, com o limite máximo.
Leia o sinal: RX médio das ONUs, RX recebido pela OLT e a potência de transmissão (TX) da PON, com a variação dos últimos dias.
Confira as quedas das últimas 24 horas, as ONUs abaixo do limiar, a temperatura e a tensão do módulo e as VLANs em uso.
Clique em "Abrir as ONUs desta PON" para ir direto à lista filtrada.

3. Aba ONUs

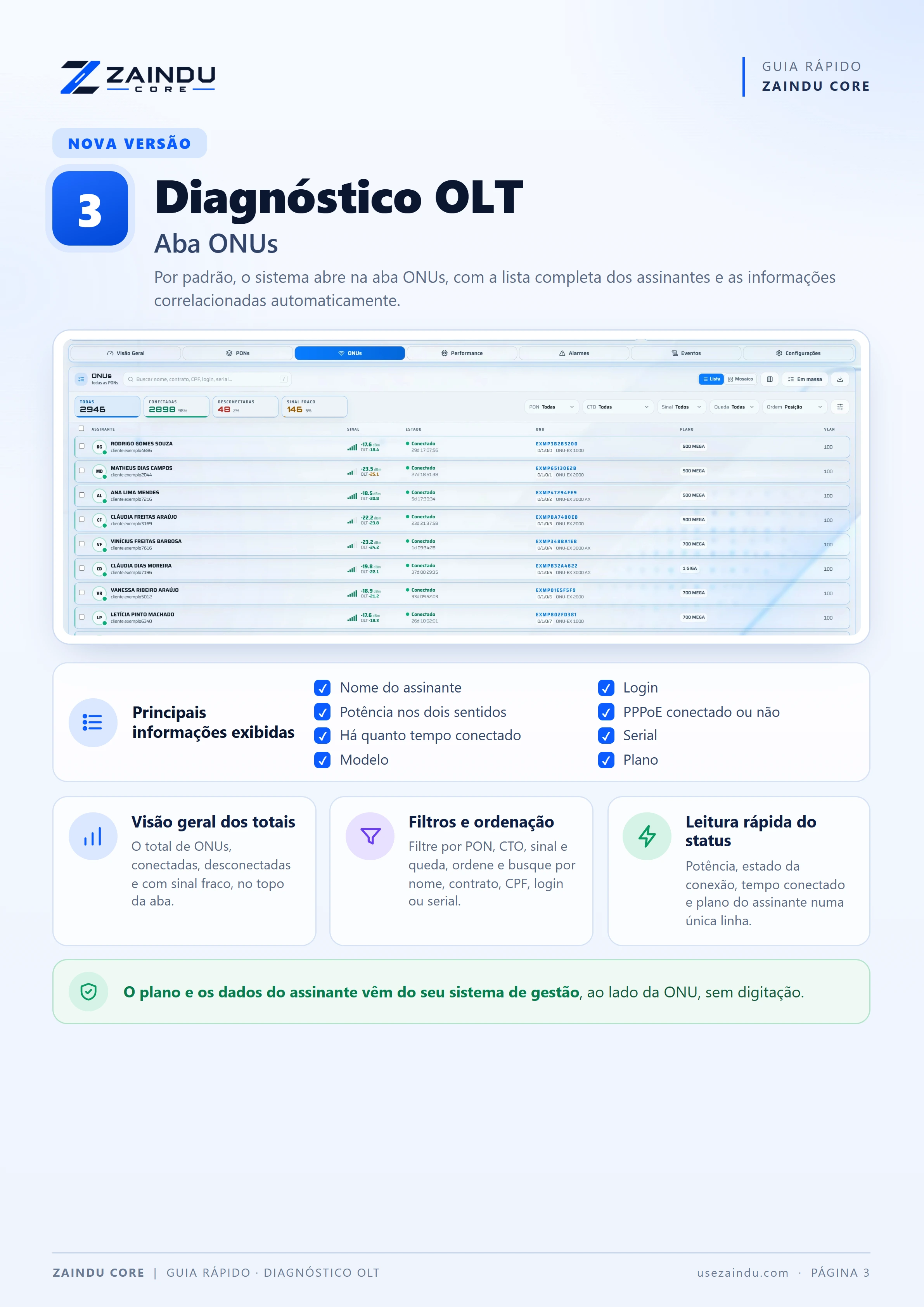

Aba ONUs com totais de conectadas, desconectadas e sinal fraco, filtros e a lista de assinantes com sinal, estado, serial, modelo, plano e VLAN — A lista completa dos assinantes, já com as informações do sistema de gestão ao lado da ONU.

Cada linha traz o nome do assinante, o login, a potência nos dois sentidos, se está conectado e há quanto tempo, o serial, o modelo da ONU, o plano e a VLAN.
Totais no topo: todas, conectadas, desconectadas e com sinal fraco. Um clique no total filtra a lista.
Filtros por PON, CTO, sinal e queda, ordenação e busca por nome, contrato, CPF, login ou serial.
Visualização em lista ou em mosaico, e escolha das colunas exibidas.

4. Seleção em massa e exportação

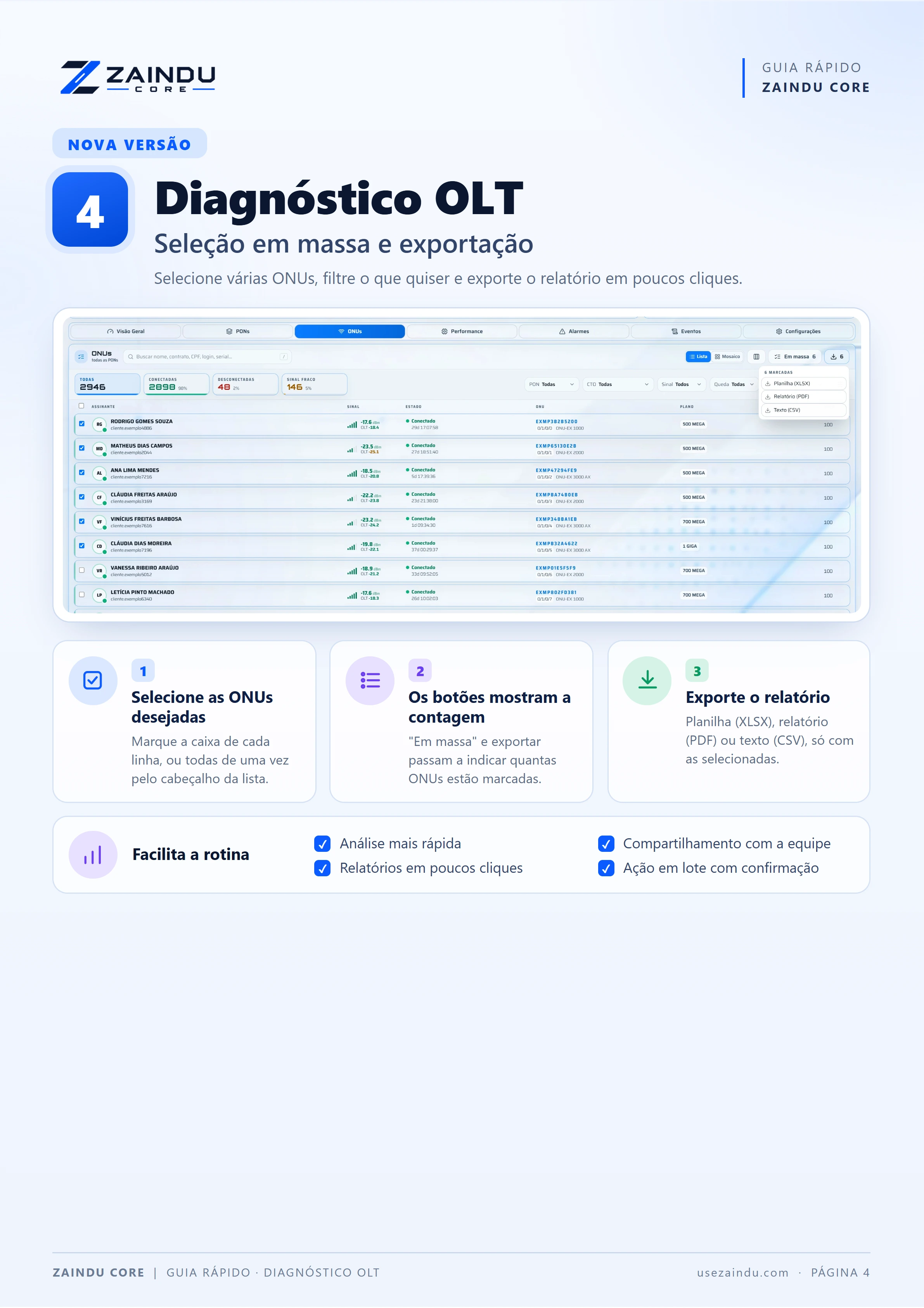

Seis ONUs marcadas na lista, o botão Em massa mostrando a contagem e o menu de exportação aberto com planilha, relatório e texto — Com ONUs marcadas, os botões mostram a contagem e a exportação leva só as selecionadas.

Marque as ONUs desejadas pela caixa de seleção de cada linha, ou todas de uma vez pelo cabeçalho.
O botão "Em massa" passa a mostrar quantas estão marcadas. Ele abre as ações em lote, que pedem confirmação antes de qualquer alteração.
O botão de exportar gera o arquivo só com as marcadas: planilha (XLSX), relatório (PDF) ou texto (CSV). Sem nenhuma marcada, exporta todas as do filtro.

5. Aba PONs

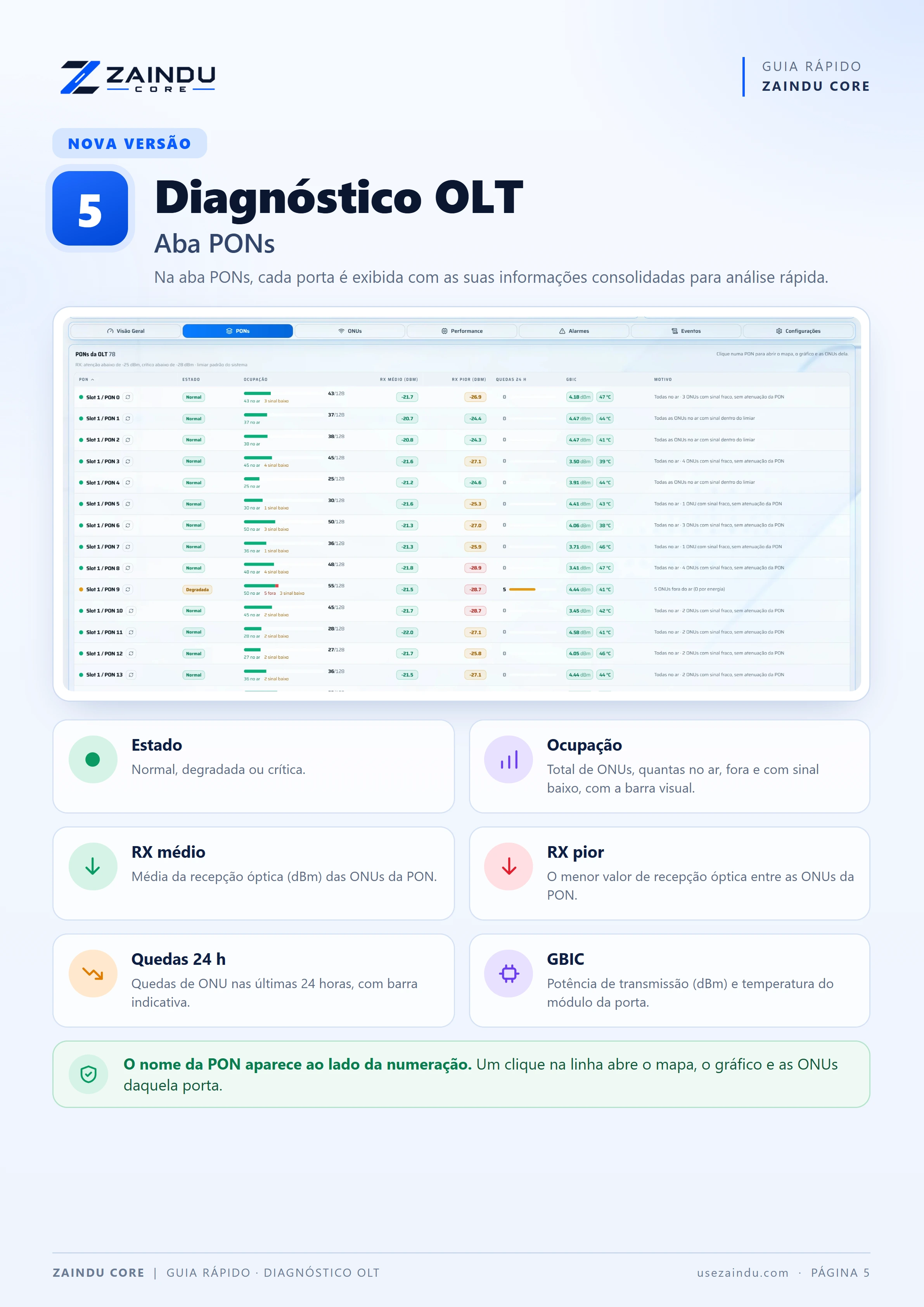

Aba PONs com uma linha por porta: estado, ocupação, RX médio, RX pior, quedas em 24 horas, potência e temperatura do módulo e o motivo — Uma linha por PON, com o resumo do que está acontecendo em cada porta.

Coluna	O que mostra
Estado	Normal, degradada ou crítica.
Ocupação	Total de ONUs da porta, quantas estão no ar, fora e com sinal baixo, com a barra visual.
RX médio	Média da recepção óptica (dBm) das ONUs da PON.
RX pior	O menor valor de recepção entre as ONUs da PON.
Quedas 24 h	Quantidade de quedas de ONU nas últimas 24 horas, com barra indicativa.
GBIC	Potência de transmissão (dBm) e temperatura do módulo da porta.
Motivo	Resumo em uma frase do estado da PON, a partir das quedas e do sinal das ONUs.

Um clique na linha abre o mapa, o gráfico e as ONUs daquela PON. O cabeçalho da tabela informa os limiares de atenção e de crítico em uso.

6. Aba Alarmes

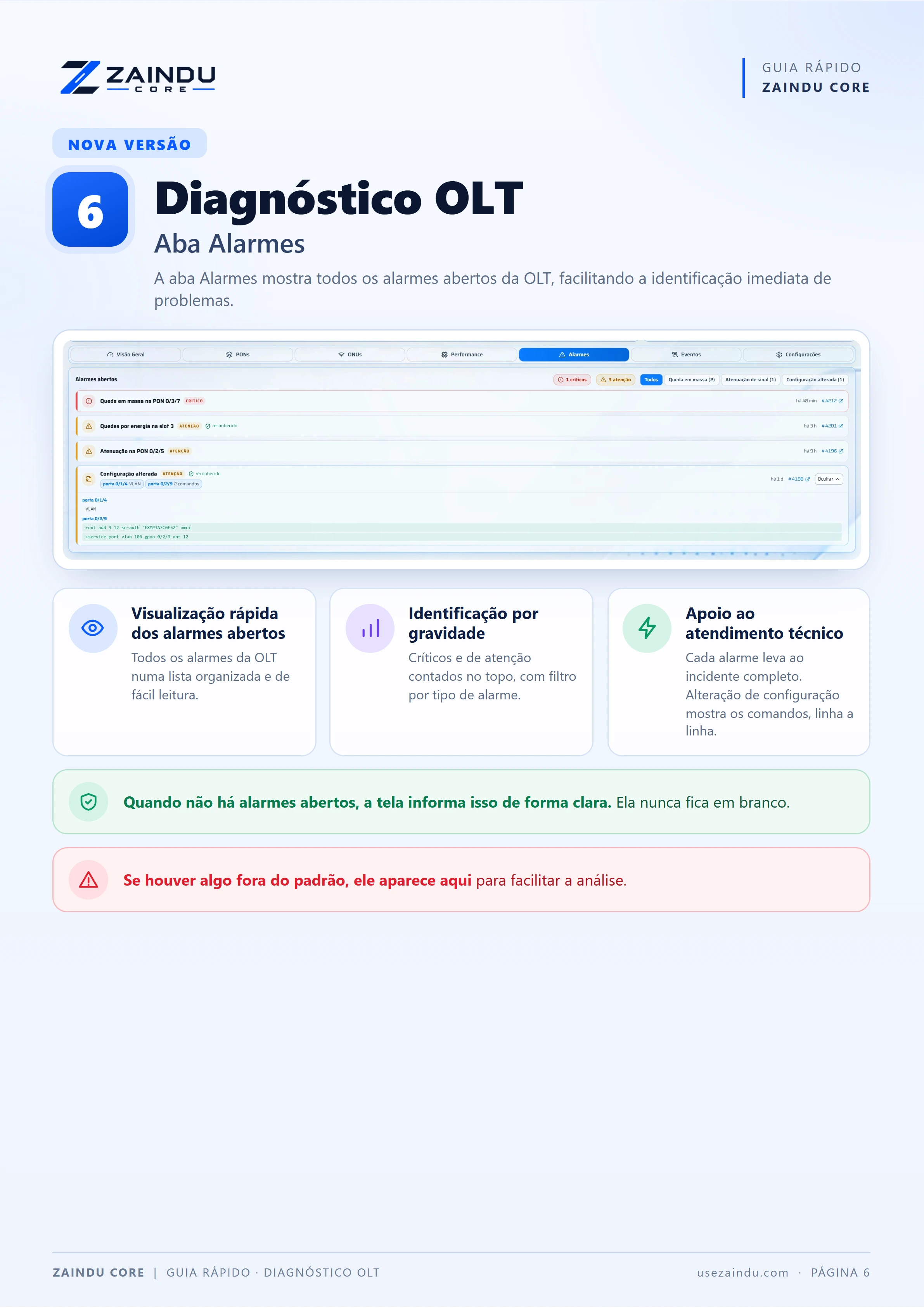

Aba Alarmes com um alarme crítico de queda em massa, alarmes de atenção e uma alteração de configuração com os comandos detalhados — Os alarmes abertos da OLT, por gravidade, com o detalhe do que mudou.

Todos os alarmes abertos do equipamento, com a contagem de críticos e de atenção no topo e filtro por tipo.
Cada alarme mostra há quanto tempo foi detectado, se já foi reconhecido e o atalho para o incidente completo.
Alteração de configuração traz a porta e os comandos que entraram ou saíram, linha a linha.
Sem alarme aberto, a aba informa isso de forma clara. Ela nunca fica em branco.

7. Visão Geral

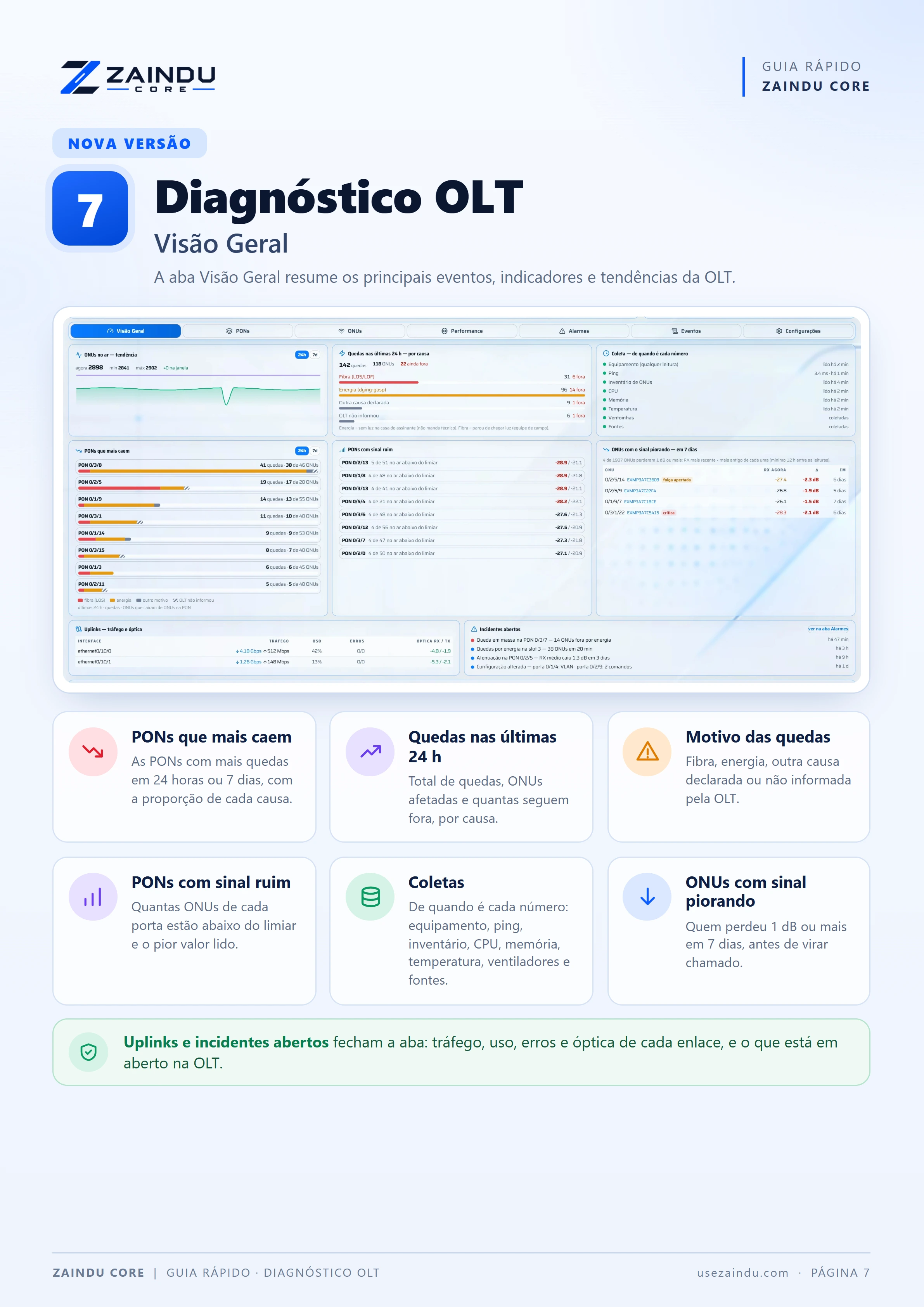

Aba Visão Geral com a tendência de ONUs no ar, quedas por causa, frescor da coleta, PONs que mais caem, PONs com sinal ruim, ONUs com sinal piorando, uplinks e incidentes abertos — O resumo da OLT: o que caiu, por quê, onde concentrou e de quando é cada número.

ONUs no ar, tendência: a curva das últimas 24 horas ou de 7 dias. Uma queda de energia aparece como um degrau.
Quedas nas últimas 24 horas por causa: fibra, energia, outra causa declarada ou não informada pela OLT, com quantas ONUs seguem fora.
PONs que mais caem: a lista ordenada, com a proporção de cada causa na barra.
PONs com sinal ruim: quantas ONUs de cada porta estão abaixo do limiar e o pior valor lido.
ONUs com sinal piorando: quem perdeu 1 dB ou mais em 7 dias, antes de virar chamado.
Coleta: de quando é cada número exibido (equipamento, ping, inventário, CPU, memória, temperatura, ventiladores e fontes).
Uplinks, com tráfego, uso, erros e óptica, e os incidentes abertos da OLT.

Todas as telas leem o banco da plataforma. Abrir uma aba ou clicar numa PON não abre sessão na OLT; a leitura ao vivo acontece só quando você pede.
